Moteur intégré à fréquence variable et à aimant permanent : la révolution Plug-and-Play qui résout le « dernier kilomètre » de l'efficacité énergétique

Les données montrent que près des deux tiers de la consommation électrique industrielle proviennent de systèmes motorisés tels que les pompes, les ventilateurs et les compresseurs. Bien que la technologie des entraînements à fréquence variable (VFD) puisse réduire la consommation d'énergie de plus de 25 % en moyenne, son taux d'adoption au cours des 50 dernières années a été bien inférieur aux attentes. Le principal défi réside dans la complexité des systèmes traditionnels séparés à moteur et VFD. Ces solutions nécessitent une installation et une mise en service professionnelles, des armoires de commande dédiées, des salles électriques séparées et des temps d'arrêt de production prolongés lors de la modernisation, ce qui les rend moins attrayantes pour de nombreuses petites et moyennes entreprises ainsi que pour les lignes de production vieillissantes.

Conception intégrée : des « composants assemblés » au « Plug-and-Play »

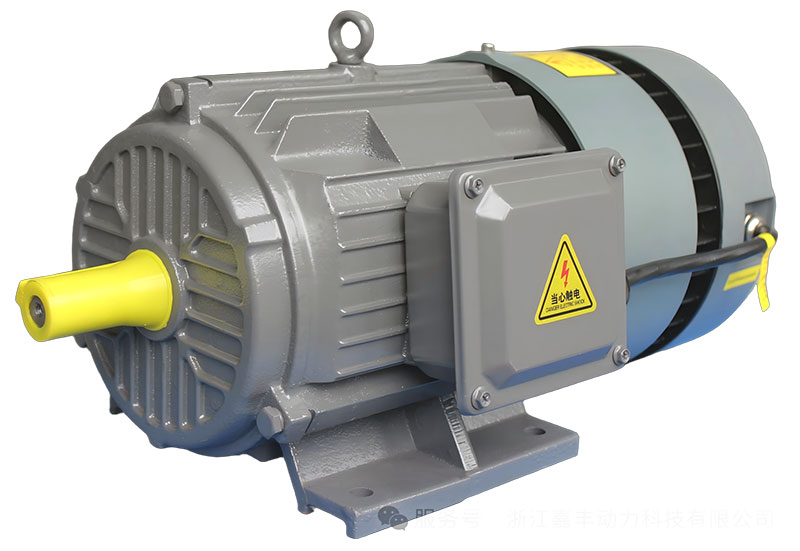

L’émergence des moteurs intégrés à aimant permanent et à fréquence variable a fondamentalement changé cette situation. En tant que percée technologique dans l'industrie, ces systèmes intégrés combinent un moteur à aimant permanent à très haut rendement IE5 avec un variateur de fréquence en une seule unité, éliminant ainsi de nombreuses barrières associées aux solutions traditionnelles grâce à une conception entièrement intégrée.

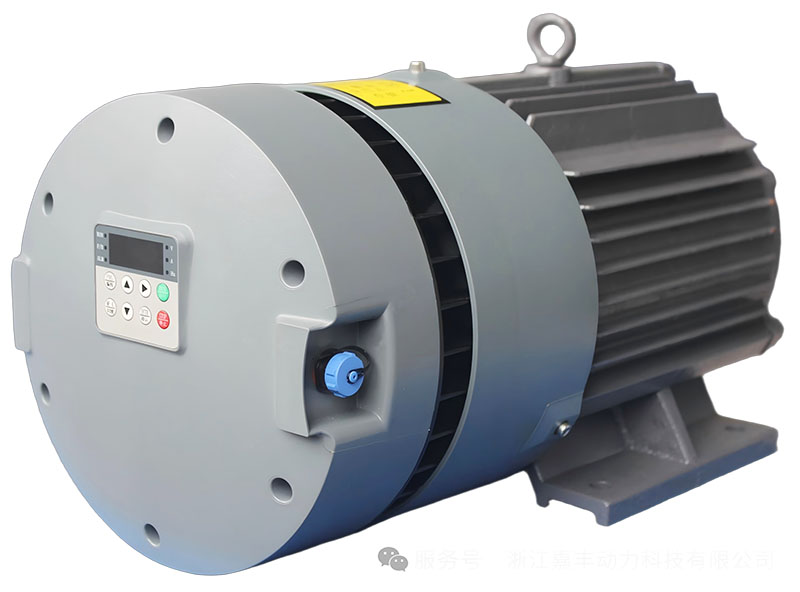

Leur principal avantage réside dans leur simplicité. La conception compacte à intégration axiale monte le module VFD directement sur l'extrémité du moteur, éliminant ainsi le besoin d'une armoire de commande séparée et réduisant considérablement les besoins en espace d'installation. Plus important encore, le système offre une véritable fonctionnalité plug-and-play. Tous les paramètres du moteur et du variateur sont préconfigurés et calibrés en usine, ne nécessitant aucune mise en service sur site. Dans de nombreux cas, le moteur intégré peut même réutiliser le câblage existant d'un moteur à vitesse fixe. Pour les utilisateurs, cela signifie que le temps d’arrêt des mises à niveau peut être réduit de plusieurs jours à quelques heures seulement, minimisant ainsi les perturbations des opérations de production.

Efficacité énergétique supérieure et coût total de possession inférieur

En termes de performances, ces produits atteignent le niveau d’ultra-haute efficacité IE5, ce qui représente la norme d’efficacité la plus élevée reconnue au niveau international. Par rapport aux moteurs à efficacité IE3 largement utilisés, les pertes d'énergie peuvent être réduites de plus de 40 %.

Du point de vue du coût total de possession, le coût d'achat initial d'un moteur ne représente généralement qu'environ 2 % de son coût sur toute sa durée de vie, tandis qu'environ 97 % sont associés à la consommation d'électricité à long terme. En conséquence, les économies d'énergie générées par le remplacement des moteurs conventionnels par des moteurs intégrés à aimant permanent et à fréquence variable permettent souvent de récupérer l'investissement initial dans un délai relativement court.

Par exemple, dans une application typique de pompe centrifuge de 7,5 kW, une seule unité peut économiser plus de 12 000 RMB en coûts d'électricité par an tout en réduisant les émissions de carbone d'environ 14 tonnes par an.

De plus, pour répondre aux exigences des environnements industriels difficiles, ces moteurs intégrés sont généralement conçus avec des boîtiers en fonte à haute résistance et des indices de protection élevés (IP55 ou supérieur). Ils peuvent fonctionner de manière fiable dans des conditions de forte humidité et de poussière et résister à des températures ambiantes allant de -20°C à +40°C. Leur construction robuste garantit des performances stables même dans des conditions de fonctionnement difficiles.

Lignes directrices de sélection et tendances futures

Malgré leurs avantages significatifs, les moteurs intégrés à aimant permanent et à fréquence variable ne conviennent pas à toutes les applications. Une sélection appropriée doit être basée sur des exigences opérationnelles spécifiques.

Applications recommandées

Ces moteurs sont particulièrement efficaces pour les équipements présentant des charges fluctuantes et des exigences fréquentes de réglage de la vitesse, notamment :

Dans de telles applications, le fonctionnement à fréquence variable permet généralement d'économiser de l'énergie de 20 à 30 % ou plus.

Applications adaptées aux moteurs traditionnels

Les moteurs conventionnels peuvent toujours être le choix préféré pour :

Conclusion

En combinant une intégration approfondie avec une installation simplifiée, les moteurs intégrés à fréquence variable et à aimant permanent sont à l'origine d'une révolution mondiale en matière de modernisation de l'efficacité énergétique dans les installations industrielles existantes. Ils rendent la technologie avancée à fréquence variable aussi facile à utiliser qu'un moteur conventionnel, aidant ainsi les entreprises à réduire leurs coûts d'exploitation, à améliorer leur efficacité et à soutenir la transition mondiale vers un développement industriel plus écologique et plus durable.
